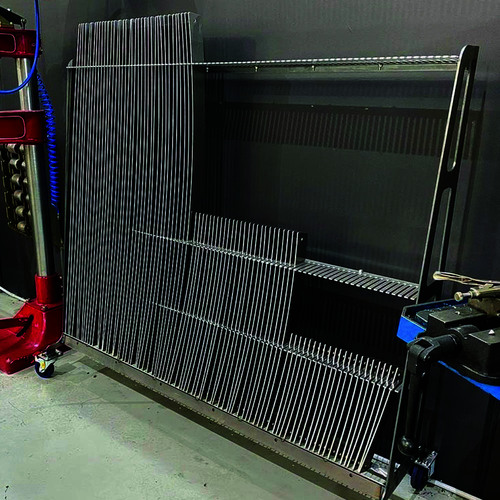

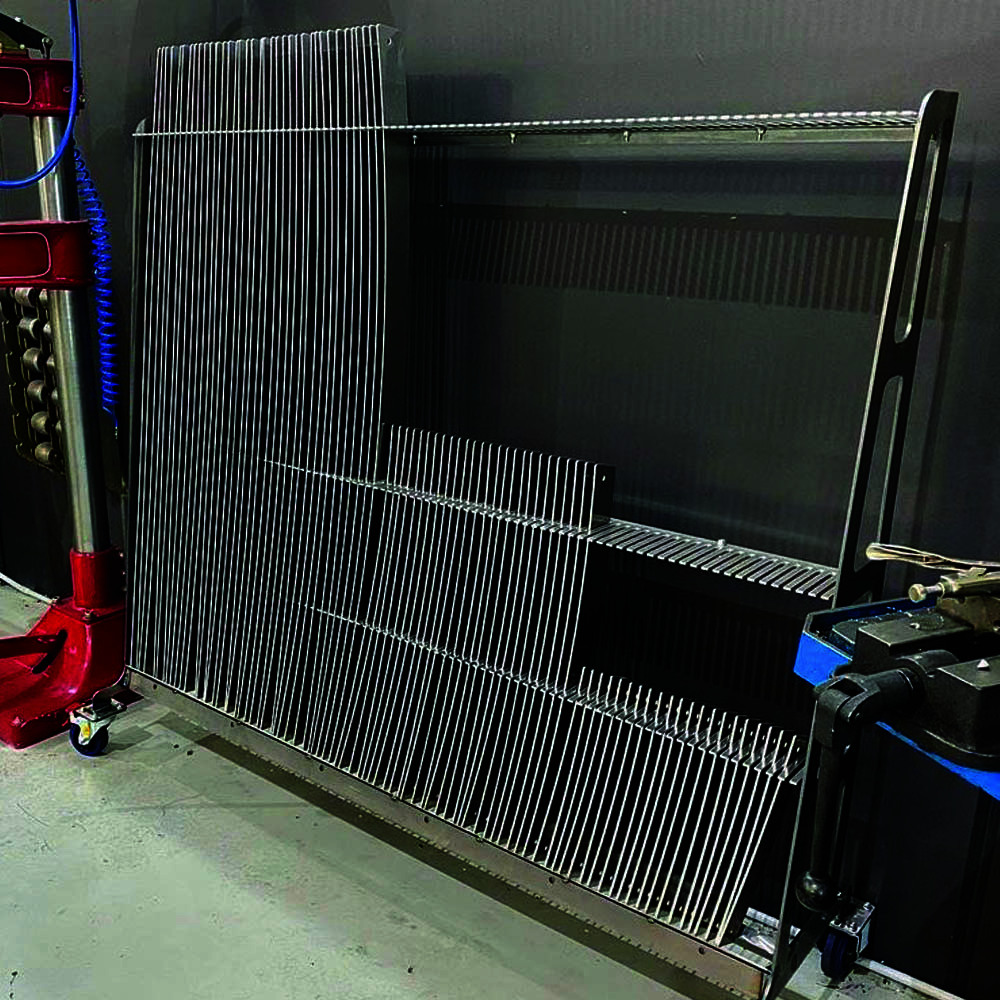

Sweeps (85 Piece Set)

85 piece Sweep set* originating from GM design studios.

Manufactured from 4mm 5083 Aluminium. Offers outstanding rigidity and solvent resistance for decades of use.

Multiple uses include profile gauging, templating and fixing as guide for Sheetmetal equipment.

Set is made up of multiple radius’s with 1/8” rise over 60” length. Produced in 3 lengths.

59” Long
#0.5       7200”
#1           3600”
#1.5       2400”
#2           1800”
#2.5       1440”
#3           1200”
#3.5       1028”
#4           900”
#4.5       800”
#5           720”
#5.5       654”
#6           600”
#6.5       554”
#7           514”
#7.5       480”
#8           450”
#8.5       424”
#9           400”
#9.5       379”
#10        360”
#11        327”
#12        300”
#13        277”
#14        258”
#15        240”
#16        226”
#17        212”
#18        201”
#19        190”
#20        181”
#21        173”
#22        165”
#23        157”
#24        151”
#25        145”
#26        140”
#27        135”
#28        130”

30” Long
#29        125”
#30        121”
#31        118”
#32        114”
#33        111”
#34        108”
#35        105”
#36        102”
#37        99”
#38        97”
#39        94”
#40        92”
#41        90”
#42        88”
#43        86”
#44        84”
#45        45”
#46        81”
#47        79”
#48        78”
#49        76”
#50        75”
#52        72”
#54        70”
#56        67”
#58        65”

15” Long
#60        63”
#62        61”
#64        60”
#66        58”
#68        57”
#70        55”
#72        54”
#74        53”
#76        52”
#78        51”
#80        50”
#82        49”
#84        48”
#86        47”
#88        46”
#90        45”
#92        44.8”
#94        44.1”
#96        43.5”
#98        42.8”
#100      42.2”

*Sweeps only, stand sold seperately
